高性能的電氣設備測試儀器，專為高壓電氣設備的耐壓試驗設計
參考標準：GB50150-DLT596
- 結構保護完善除必要液壓連接軟管外，所有液壓管線采用預埋工藝
- 安全保障嚴格明確輸入輸出端子等可能帶電壓的安全風險
- 試驗范圍廣泛：可進行 500KV 及以下 GIS 外施交流耐壓試驗
注：關于產品購買、技術維護等服務，歡迎致電!
HV-750kV 6A 一體式交流耐壓試驗平臺是一款高性能的電氣設備測試儀器，專為高壓電氣設備的耐壓試驗設計，能為多種高壓設備的安全穩定運行提供可靠的試驗保障。
產品別稱：一體式交流耐壓試驗平臺
產品參數
電氣部分整體參數
| 額定最大試驗容量 | 4800KV A/k var |
| 試驗電壓 | 0～750kv |
| 試驗電流 | 0～6A |
| 試驗頻率 | 30～300HZ |
| 絕緣水平 | l.1un，AC880kv（工頻）， lmin |
| 試驗電壓波形 | 正弦波，波形畸變率 ≤0.5% |
| 負載電容量范圍 | 0～43300PF |
| 系統本體諧振頻率 | 約200HZ |
| 高壓測量誤差 | ≤1% |
| 高壓不穩定度 | ≤3% |
| 高壓顯示分辨力 | 0.1kV |
| 輸出頻率誤差 | ≤0.01HZ |
| 輸出頻率不穩定度 | ≤0.01HZ |
| 電壓調節步進值 | 1%/0.1%/0.01% |
| 頻率調節步進值 | l HZ/0.1HZ/0.01HZ |
| 品質因數（Q值） | 不小于80（不計被試品、高壓引線部件等損耗） |
| 工作電源 | AC380V± 10% ，三相 50/60HZ |
| 變頻控制電源，勵磁變壓器 | 200KW及200KV A，勵磁變輸出 10KV X2 ，1.5倍抽頭，輸出電壓10KV，20KV，30KV |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、試驗范圍廣泛：可進行 500KV 及以下 GIS 外施交流耐壓試驗（間隔數量不少于 28 個），能對 750KV 以內的 GIS 類設備（含 GIL、HGIS、GIS 母線等）、互感器、母線、套管、絕緣子等進行試驗，最高試驗電壓 750kv 時，電抗器負載能力不小于 43300PF，GIS 母線或 GIL 試驗長度約 520~1050m。
- 2、電氣參數優異：額定最大試驗容量 4800KVA/kvar，試驗電壓 0～750kv，電流 0～6A，頻率 30～300HZ，絕緣水平高，試驗電壓波形為正弦波且畸變率≤0.5%，負載電容量范圍 0～43300PF，還具備精準的測量、調節性能及較高品質因數。
- 3、機械結構合理：外形尺寸為 930023002600，重量 16~17.5 噸，固定車廂采用臺階式設計；配備多套液壓系統（舉升、支撐、旋轉及固定等），以及電抗器、分壓器、勵磁變、變頻電源等關鍵部件和輔助設施，滿足試驗操作需求。
- 4、液壓系統可靠：工作低壓 10Mpa、高壓 20Mpa，最大流量 90L/min，采用 10# 航空液壓油，適應 - 40℃~45℃工作溫度及 4500 米以下海拔；由多部分組成，通過電機泵組和伺服控制系統運作，同步功能精度高、抗污染，元件選型經計算適配。
- 5、安全保障嚴格：明確輸入輸出端子等可能帶電壓的安全風險，規定僅合格技術人員可維修，對電源線使用、接地、操作環境等有詳細安全要求，確保人身和設備安全。
- 6、設結構保護完善：除必要液壓連接軟管外，所有液壓管線采用預埋工藝；電抗器與分壓一體化設計，連接線通過預埋管線連接，電源線路與戶外配電柜連接，使用便捷且保護到位。

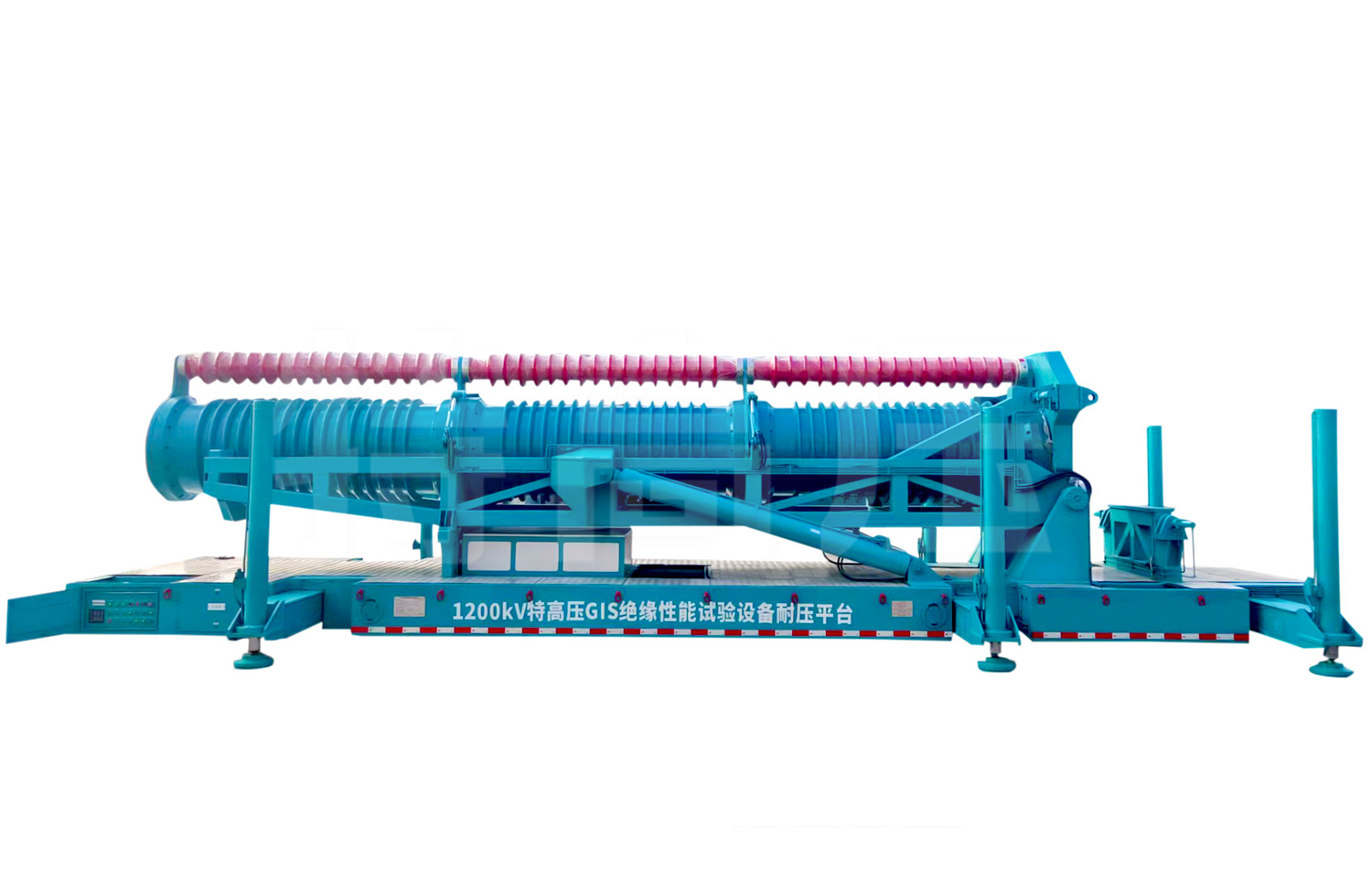

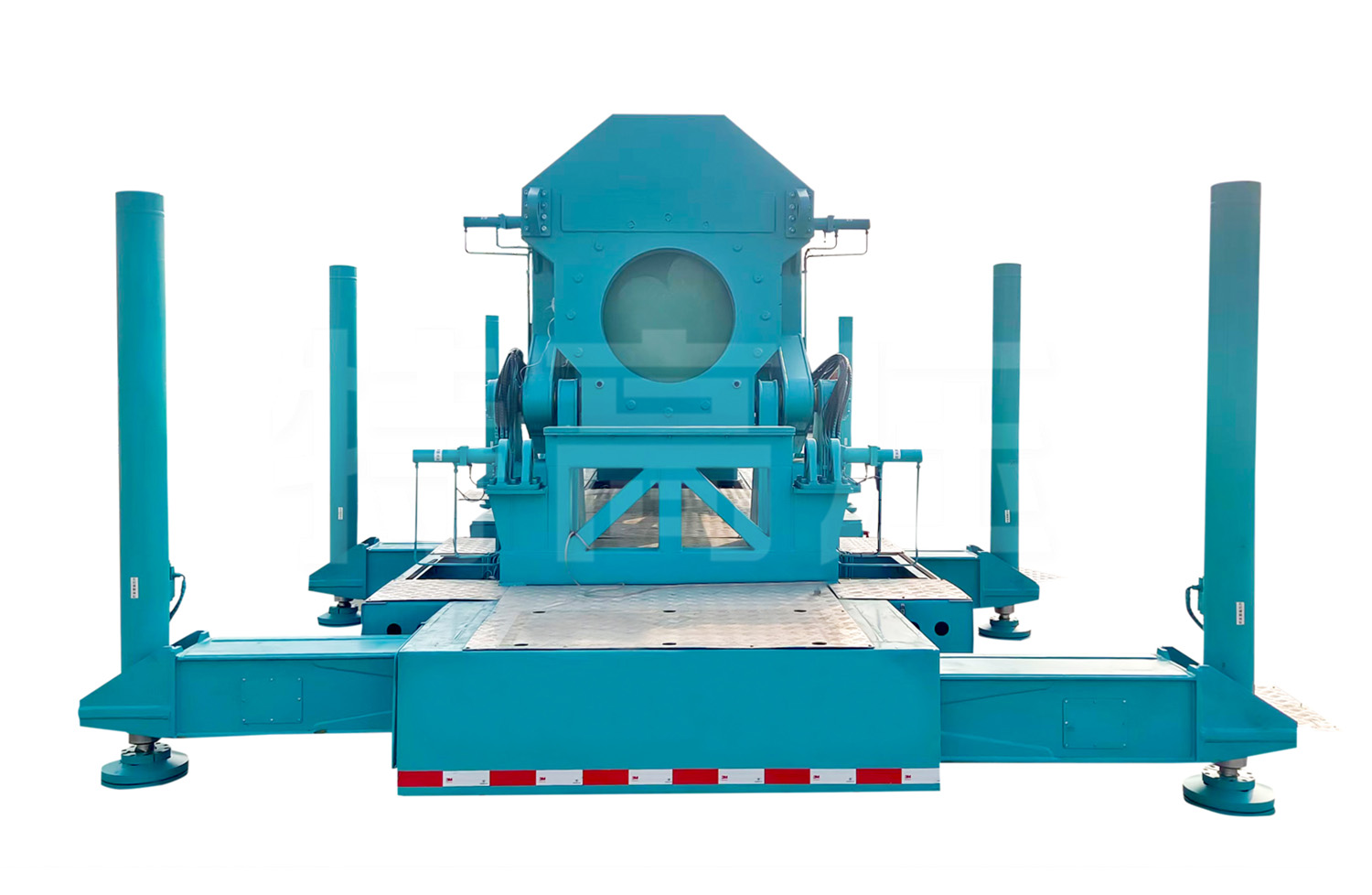

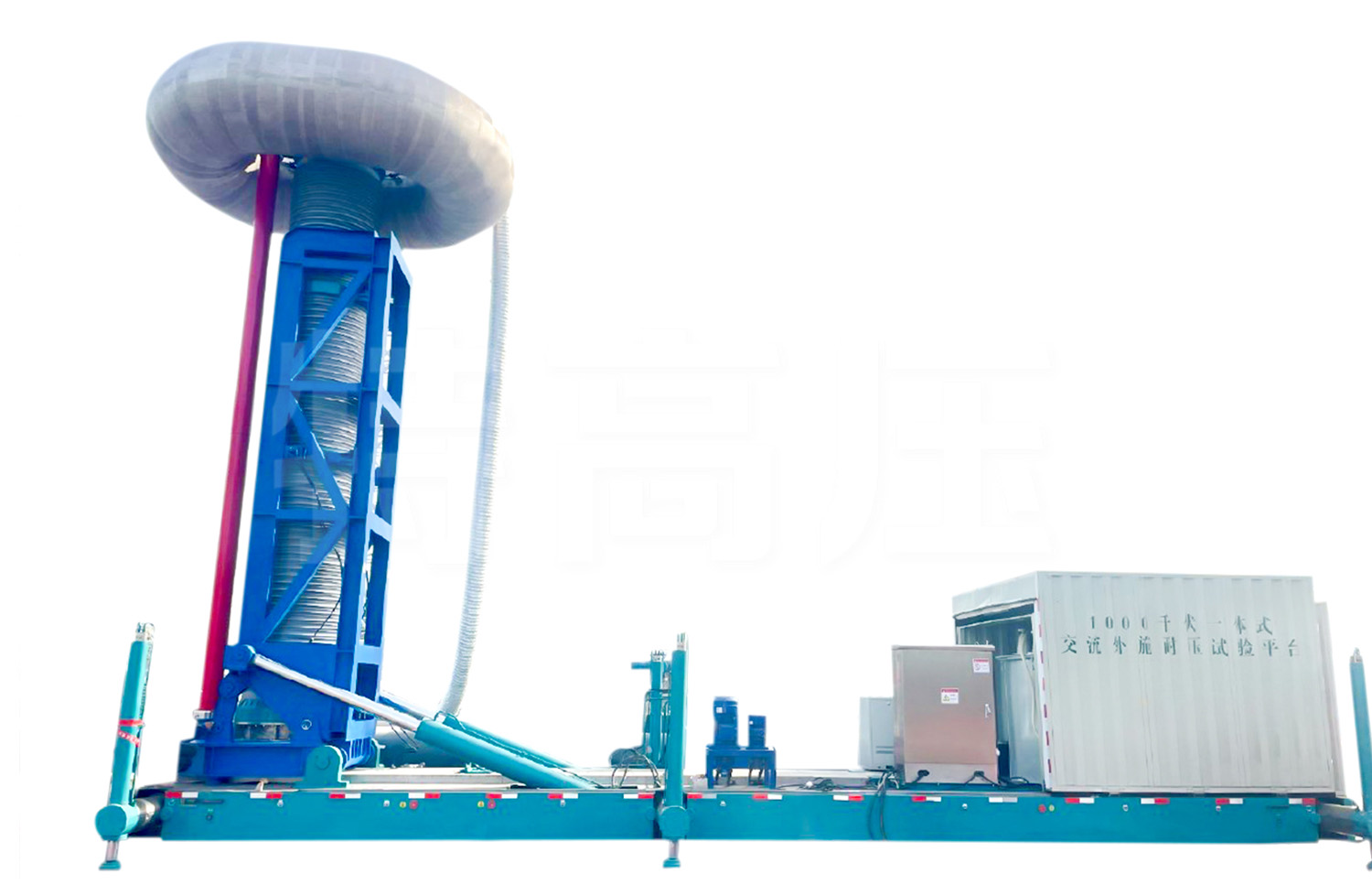

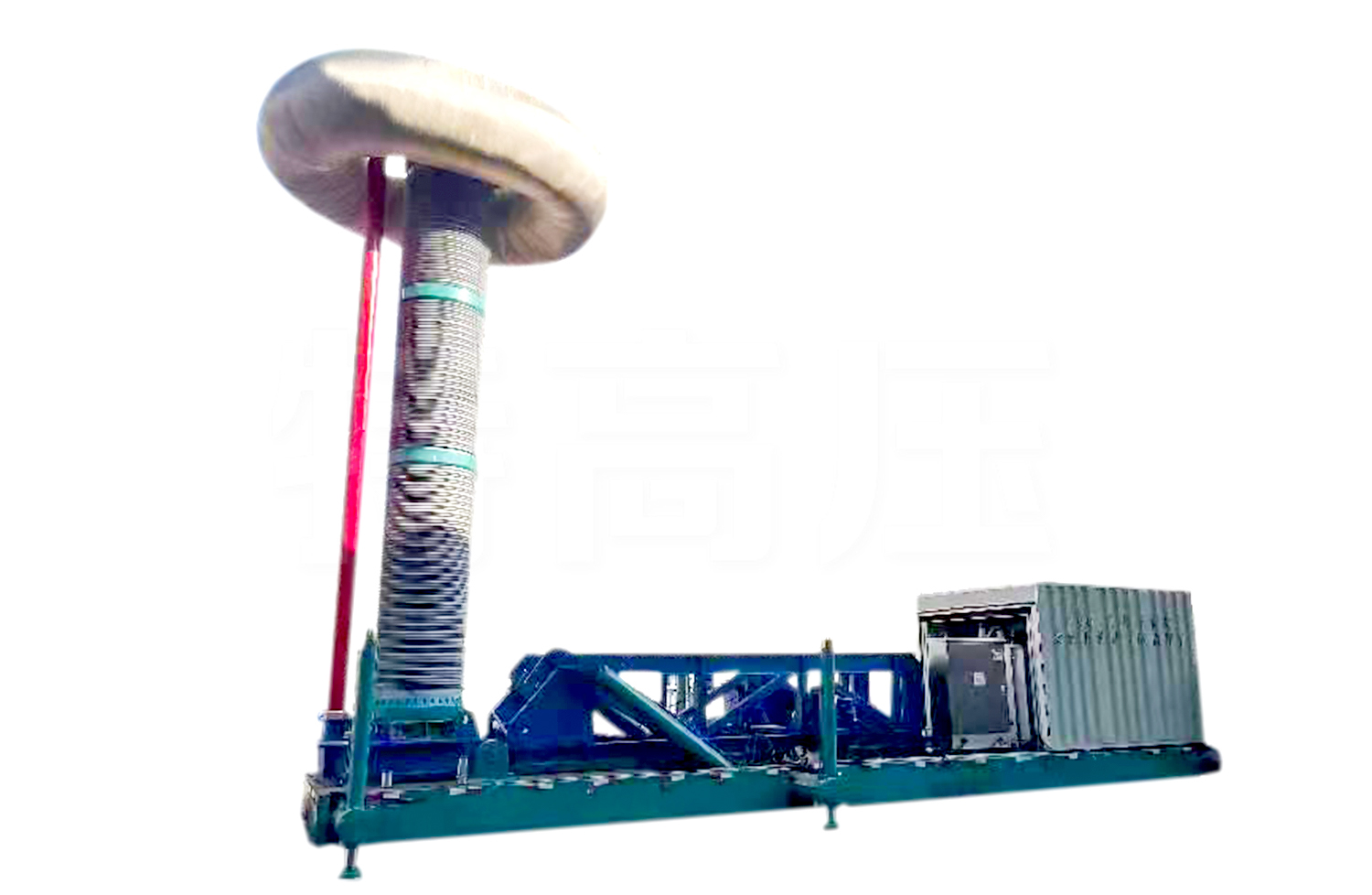

產品圖集
