測量、分析電力設備絕緣性能的專用儀器
參考標準：DL/T 846.4-2016，DL/T 846.11-2016
- 采用現代電子和計算機綜合技術
- 真正實現了局放測量、定位、在線監測多功能合為一體
- 濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成
注：關于產品購買、技術維護等服務，歡迎致電!

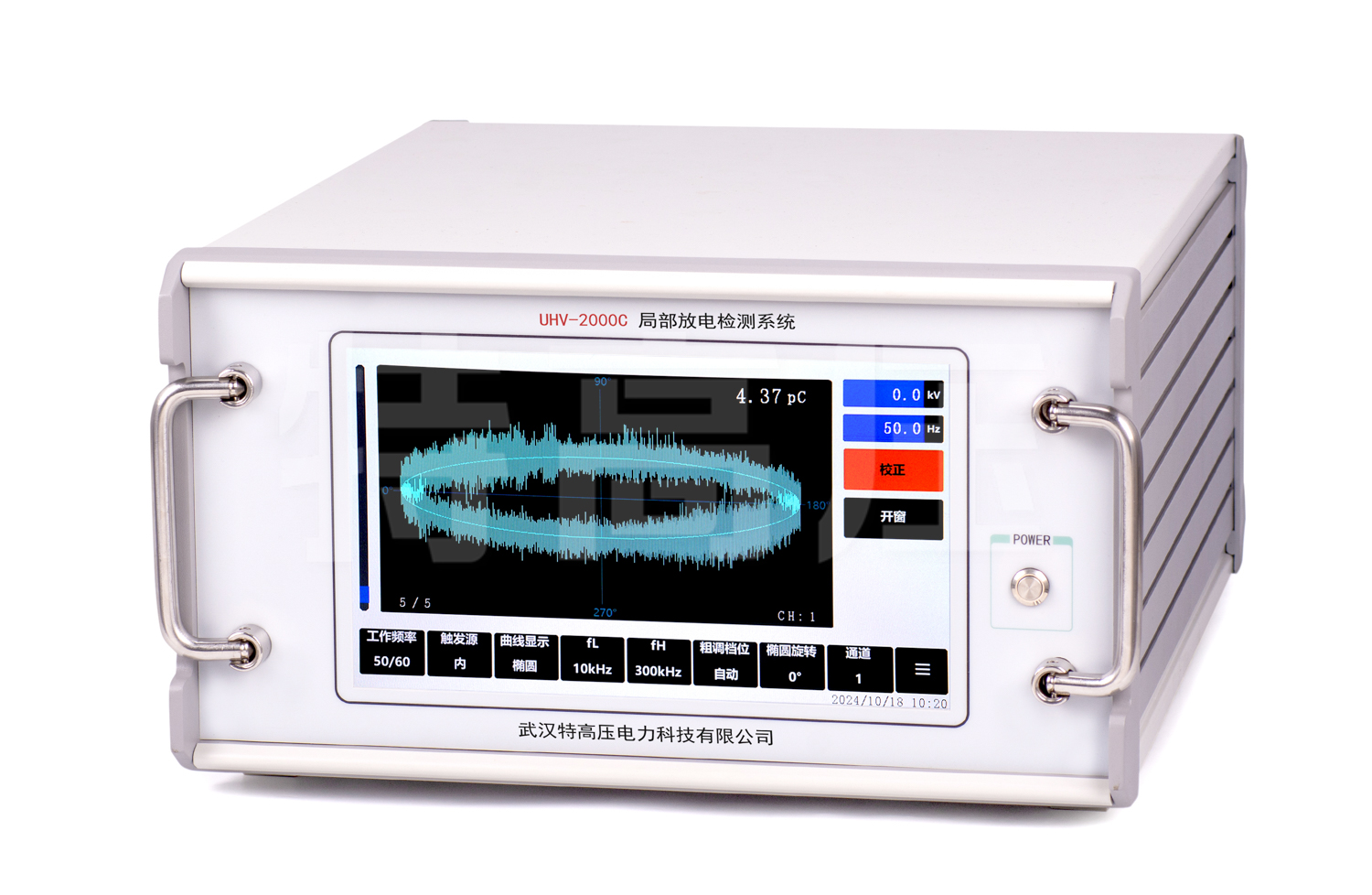

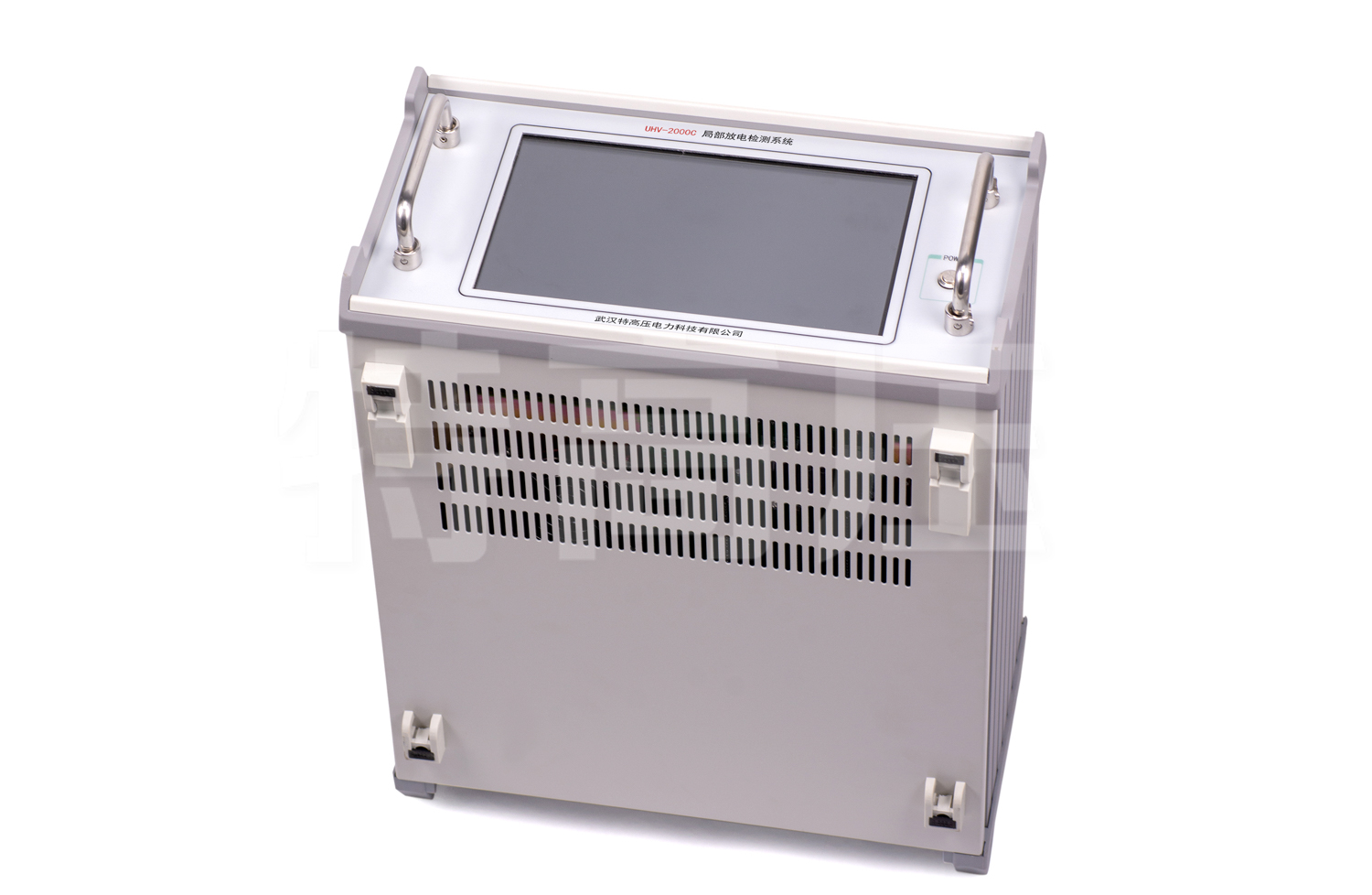

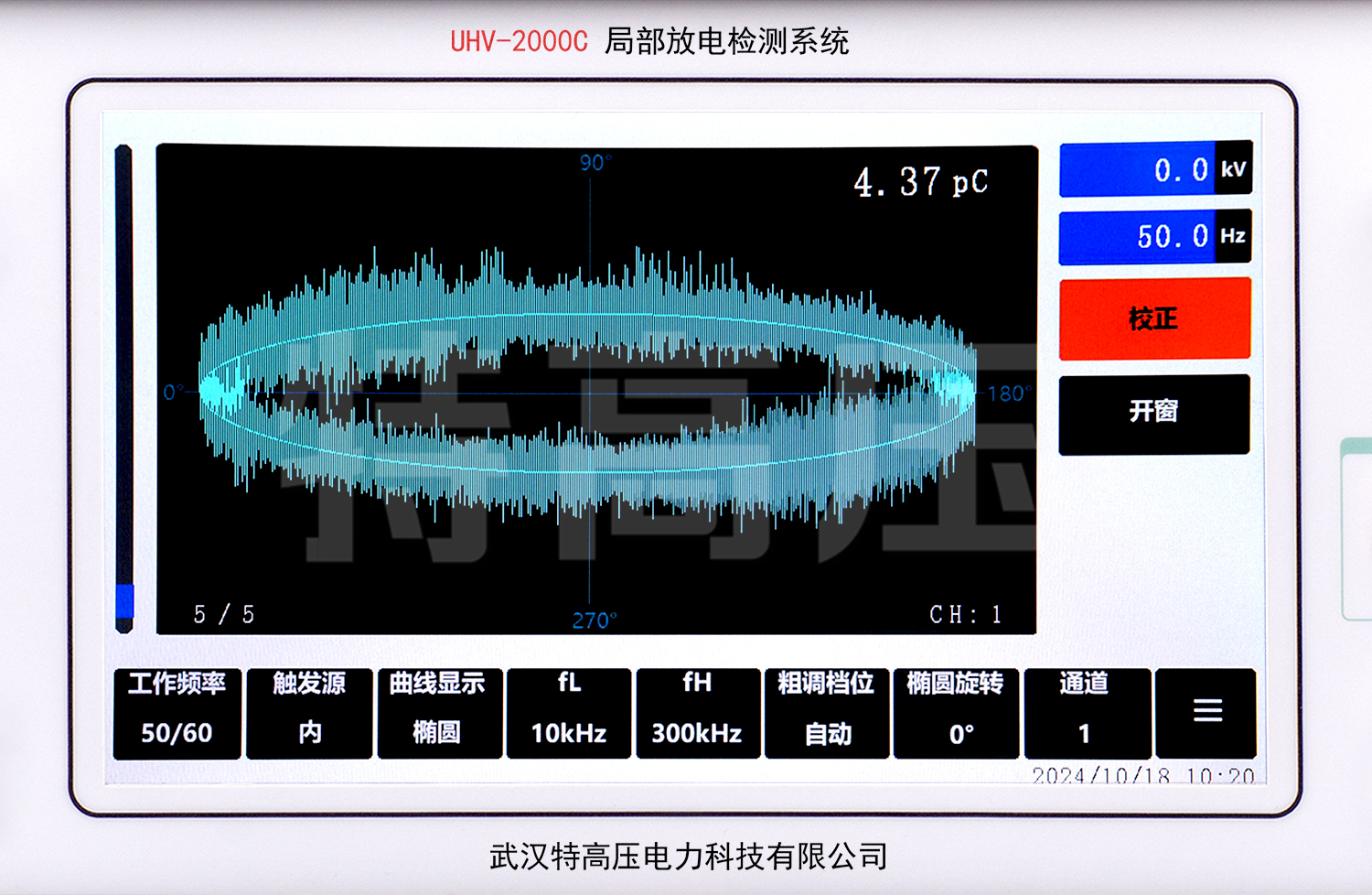

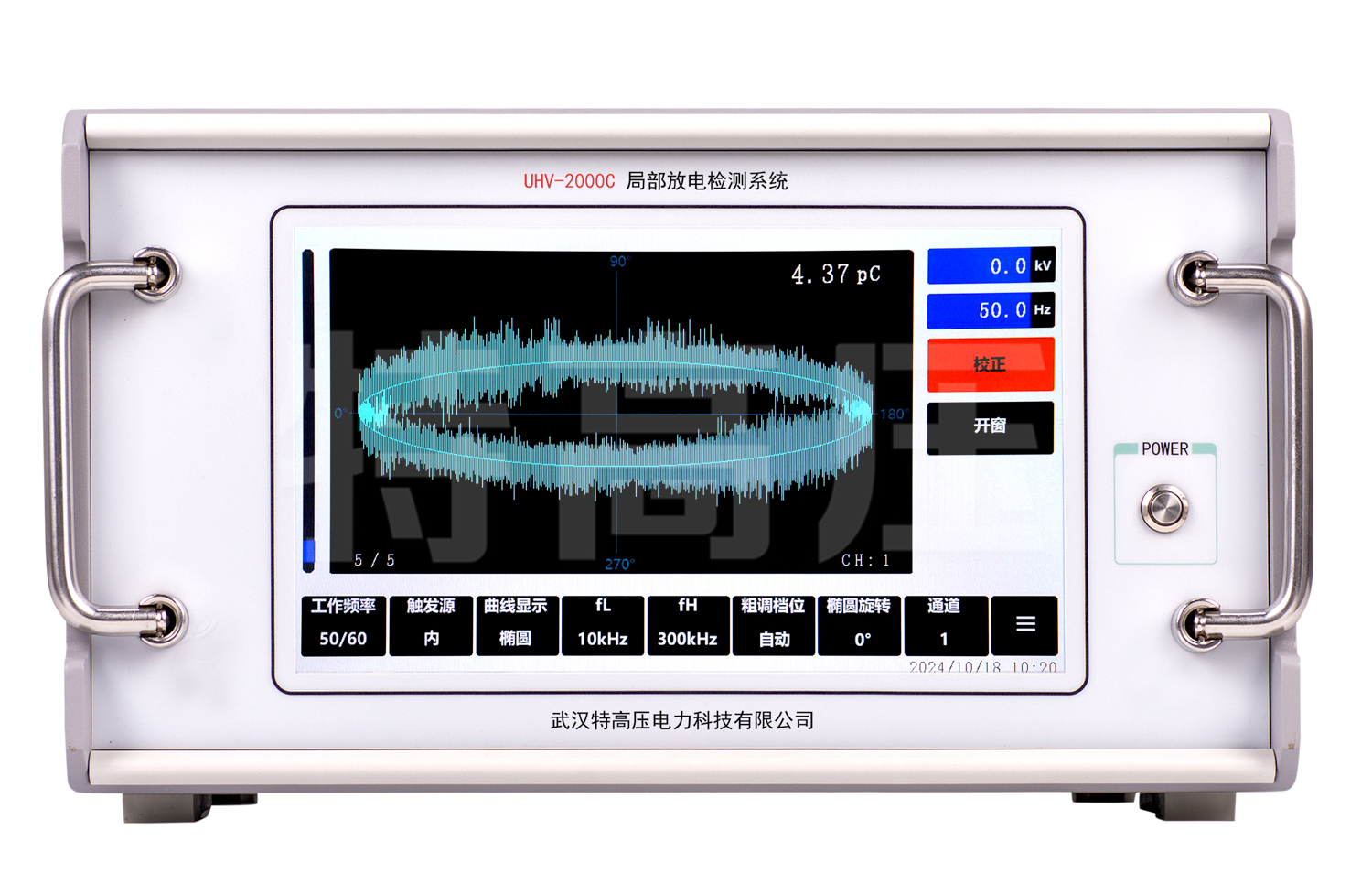

UHV-2000C局部放電檢測儀是我司研發的新型數字式局部放電檢測儀器，它保留了局部放電檢測儀產品優點，同時縮小了體積，性能進一步得到優化，采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠。
該儀器采用32位高性能單片機電路，結合觸摸屏操作，不僅提高了操作的使用壽命，同時也具有以下功能：一鍵自動校正；高壓試驗電壓分壓比可設置；串口通訊上傳測試數據。該儀器具有檢測靈敏度高，適用試品范圍廣，放大系統動態范圍大，頻帶組合多（九種），抗干擾能力強等特點。該儀器與校正脈沖發生器、輸入單元配合使用，是電力部門、制造廠商和科研院所等單位廣泛使用的實用型局部放電測試儀器。
產品別稱：局部放電檢測儀、局部放電測試儀、局放儀、局部放電測試系統
產品參數
技術參數
| 技術特性 | |
| 可測試品的等效電容量范圍 | 6pF~250µF |
| 測量范圍 | 0.1pC-10000nC |
| 通道數 | 單通道 |
| 檢測靈敏度及允許電流 | 見產品說明書表 1 |
| 橢圓掃描時基 | |
| 頻率 | 50/60、100、150、200、400Hz |
| 旋轉 | 以30°為一檔，可旋轉120° |
| 工作方法 | 橢圓——正弦波——直線 |
| 顯示單元 | 采用10.1寸電容式觸摸屏 |
| 放大器 | 3dB低頻端頻率fL：10、20、40kHz任選 |
| 3dB高頻端頻率fH：80、200、300kHz任選 | |
| 增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB | |
| 正負脈沖響應不對稱性<1dB | |
| 時間窗 | |
| 窗寬 | 可調，50Hz下5°～ 170° |
| 窗位置 | 每一窗可旋轉0°～ 170° |
| 兩個時間窗可分別或同時開 | |
| 脈沖峰值顯示 | |
| 觸摸屏顯示 | 顯示1位小數（大于等于10pC） |
| 顯示2位小數（小于10pC） | |
| 誤差：±3%（以滿刻度計） | |
| 試驗電壓顯示 | |
| 量程 | 150kV |
| 輸入阻抗 | >1MΩ |
| 顯示 | >觸摸屏顯示，顯示到1位小數 |
| 誤差 | ±1% |
| 試驗頻率顯示 | |
| 誤差 | 小于±1% |
| 零標系統 | 零標志與所有橢圓掃描頻率相一致 |
| 結構 | |
| 尺寸 | 370mm（寬），460mm（深），215mm（高） |
| 重量 | 約12.5kg |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、局部放電檢測系統采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠。
- 2、采用32位高性能單片機電路，結合觸摸屏操作，一鍵自動校正；高壓試驗電壓分壓比可設置；串口通訊上傳測試數據。
- 3、該儀器具有檢測靈敏度高，適用試品范圍廣，放大系統動態范圍大，頻帶組合多（九種），抗干擾能力強等特點。
產品圖集
產品細節圖
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
