電力行業用于互感器的專業測試儀器
參考標準:GB/T 22071.1-2018,GB/T 22071.2-2017
- 功能全面,既滿足各類CT
- 界面友好美觀,全中文圖形界面
- 裝置可存儲1000組測試數據,掉電不丟失
注:關于產品購買、技術維護等服務,歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們

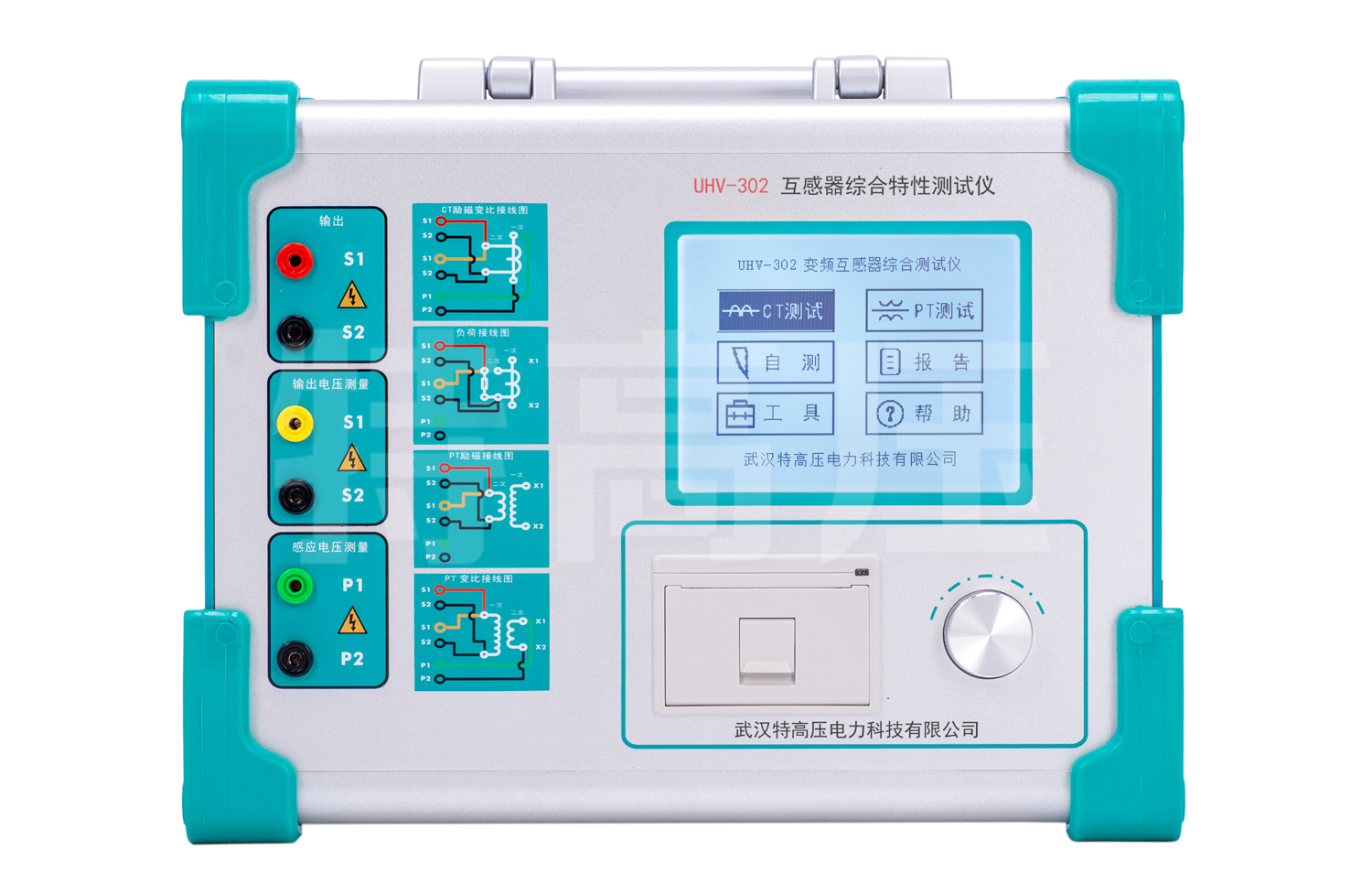

互感器綜合測試儀是在本公司開發的、廣受贊譽并大量應用的互感器多功能全自動綜合測試儀基礎上,廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、VT測試儀器。裝置采用高性能ARM、先進的制造工藝,保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平,是電力行業用于互感器的專業測試儀器。
產品別稱:便攜式互感器綜合特性測試儀、互感器綜合特性測試儀
主要參數
| 輸入電源電壓 | AC100~264V;50~60Hz |
| 輸出 |
0~180Vrms,12Arms,36A(峰值) |
| 電壓測量精度 |
范圍:2~100Vrms,精度:±0.1% |
| 電壓測量精度 |
范圍:2~100Vrms,精度:±0.1% |
| CT變比測量 |
范圍:1~50000,精度:±0.1% |
| PT變比測量 |
范圍:1~50000,精度:±0.1% |
| 相位測量 |
精度:±2min,分辨率:0.5min |
| 繞組電阻測量 |
范圍:0~300Ω,精度:0.2%±2mΩ |
| 交流負載測量 |
范圍:0~1000VA,精度:1%±0.2VA |
| 升流功能(選配) |
范圍:0~200A;時間:0~600S |
| 工作環境 |
溫度:-20οC~50οC, 濕度:≤90% |
| 尺寸、重量 |
尺寸340mm×260mm×140mm, 重量≈7.5kg |
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。如有盜用或復印行為,將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線:400-016-1896
- 1、功能全面,既滿足各類CT(如:保護、計量、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求,又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。
- 2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和電感等參數。
- 3、測試滿足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各類互感器標準,并依照互感器類型和級別自動選擇何種標準進行測試。。
- 4、基于先進的低頻法測試原理,能應對拐點高達80KV的CT測試。
- 5、儀器采用國際流行方波法,讓勵磁曲線更加完美。
- 6、儀器可存儲3000組測試數據,掉電不丟失。
- 7、測試簡單方便,一鍵完成CT直阻、勵磁、變比和極性測試,而且除了負荷測試外,CT其他各項測試都是采用同一種接線方式。
- 8、易于攜帶,儀器重量大約7.5Kg。
