適用于電力系統的電測、熱工、遠動、調度等需要檢驗高精度標準信號源的電力部門
參考標準：JB/T 8982-2011
- 采用32位MCU+DSP處理器、輸出值穩定、高精度標準，輸出工頻(40Hz～65Hz)頻率
- 配制1.2GMAC的DSP、大規模的FPGA、高速高精度的DA以及高保真功率放大器
- 完善的過流、過壓、過熱、短路、開路、過載保護
注：關于產品購買、技術維護等服務，歡迎致電!
特高壓生產的UHV-930三相程控標準功率源是基于 1.2 G MAC 的 DSP、大規模的 FPGA、高速高精度的 DA 以及高保真功率放大器構成的新一代高精度標準功率源。適用于電力系統的電測、熱工、遠動、調度等需要測量、檢驗及高精度標準信號源的電力部門和企業，也適用其它需要高精度標準信號源進行測量、檢驗的場合。
可以輸出工頻（40Hz～65Hz）頻率、相位及幅度可調的高精度電壓電流，是非常高精度的可調電壓電流標準源。可以輸出非常純凈的正弦電壓電流，其失真度不超過 0.2％，典型值為 0.05％。的電壓電流輸出有著非常高的輸出穩定度，典型值為 0.01％RD。因此其非常適合用于需要高精度檢驗校準的工作場合，比如計量部門對于各種電壓、電流、功率等電參數表計的檢測。
產品別稱：程控測試電源、程控電源、精密程控電源、標準程控電源 產品參數
技術參數
| 交流電壓輸出 | 調節細度 | 0.01%RG |
| 準確度 | 優于±0.1%RG | |
| 穩定度 | 優于±0.3%RG/1min | |
| 失真度 | 優于 0.2%（非容性負載） | |
| 輸出功率 | 額定每相15VA | |
| 滿負載調整率 | 小于±0.03%RG | |
| 滿負載調整時間 | 小于1ms | |
| 輸出范圍 | 0V～420V | |
| 檔位設置 | 0V～130V、130V～280V、280V～420V | |
| 溫度漂移 | ±16PPM/℃ | |
| 長期穩定性 | 120PPM/年 | |
| 交流電流輸出 | 調節細度 | 0.01%RG |
| 準確度 | 優于±0.1%RG | |
| 穩定度 | 優于±0.03%RG/1min | |
| 失真度 | 優于 0.2%（非容性負載） | |
| 輸出功率 | 額定每相15VA | |
| 滿負載調整率 | 小于±0.03%RG | |
| 滿負載調整時間 | 小于1ms | |
| 輸出范圍 | 0A～10A（20A） | |
| 檔位設置 | 0A～0.2A、0.2A～1A、1A～6A、6A～10A（20A） | |
| 溫度漂移 | ±16PPM/℃ | |
| 長期穩定性 | 120PPM/年 | |
| 功率輸出 | 準確度 | 優于0.1%RG |
| 穩定度 | 優于0.03%/1min | |
| 相位 | 調節范圍 | 0～359.99度 |
| 分辨率 | 0.02度 | |
| 準確度 | ±0.04 度 | |
| 頻率 | 調節范圍 | 40Hz～65Hz |
| 分辨率 | 0.004Hz | |
| 準確度 | ±0.01Hz | |
| 溫度漂移 | ±1PPM/℃ | |
| 長期穩定性 | ±8PPM/年 | |
| 功率因數 | 調節范圍 | -1～0～+1 |
| 分辨率 | 0.0002 | |
| 準確度 | 0.001 |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、可以輸出純凈的，失真度在 0.05％（典型值）的正弦功率信號。
- 2、可以在基波上疊加各次諧波輸出。
- 3、頻率輸出從 40Hz～65Hz 任意可調，分辨率 0.004Hz，準確度 0.01Hz。
- 4、AB 相為一個頻率基準，C 相是一個單獨的頻率基準，因此可以分相變頻。
- 5、相位 0～360 度任意可調，可以方便模擬各種供電情況，甚至反送電的情形。
- 6、強勁的帶載能力，可以帶容性、感性、阻性負載或者復合類型負載，且負載調整率優于 0.03％RG。
- 7、極佳的溫度穩定性，核心器件為溫度系數小至 1PPM 的軍工級產品，可以在室外的溫度環境下保證輸出的精度。
- 8、采用 32 位 MCU+DSP 處理器，功能強大靈活。
- 9、工頻每周波高達 50000 點的波形捏合，內部信號輸出無需濾波器進行平滑濾波，保證了波形的精確輸出，使得系統可以輸出精確的諧波，也使系統擁有極佳的諧波失真度指標。
- 10、可通過一個 RS232 方便和 PC 相連，拓展其他功能。
- 11、完善的過流、過壓、過熱、短路、開路、過載保護。
- 12、硬件 PID，響應極快，負載的改變不會引起輸出的絲毫波動。
- 13、1024*700 液晶顯示，中文界面，操作簡單。
- 14、開放通訊協議，方便二次開發（RTU/FTU/用電管理終端/公變計量終端的出廠自動檢定）。
- 15、可帶純?nèi)菪载?fù)載，結合 PC 軟件可以檢驗電能表。
產品視頻

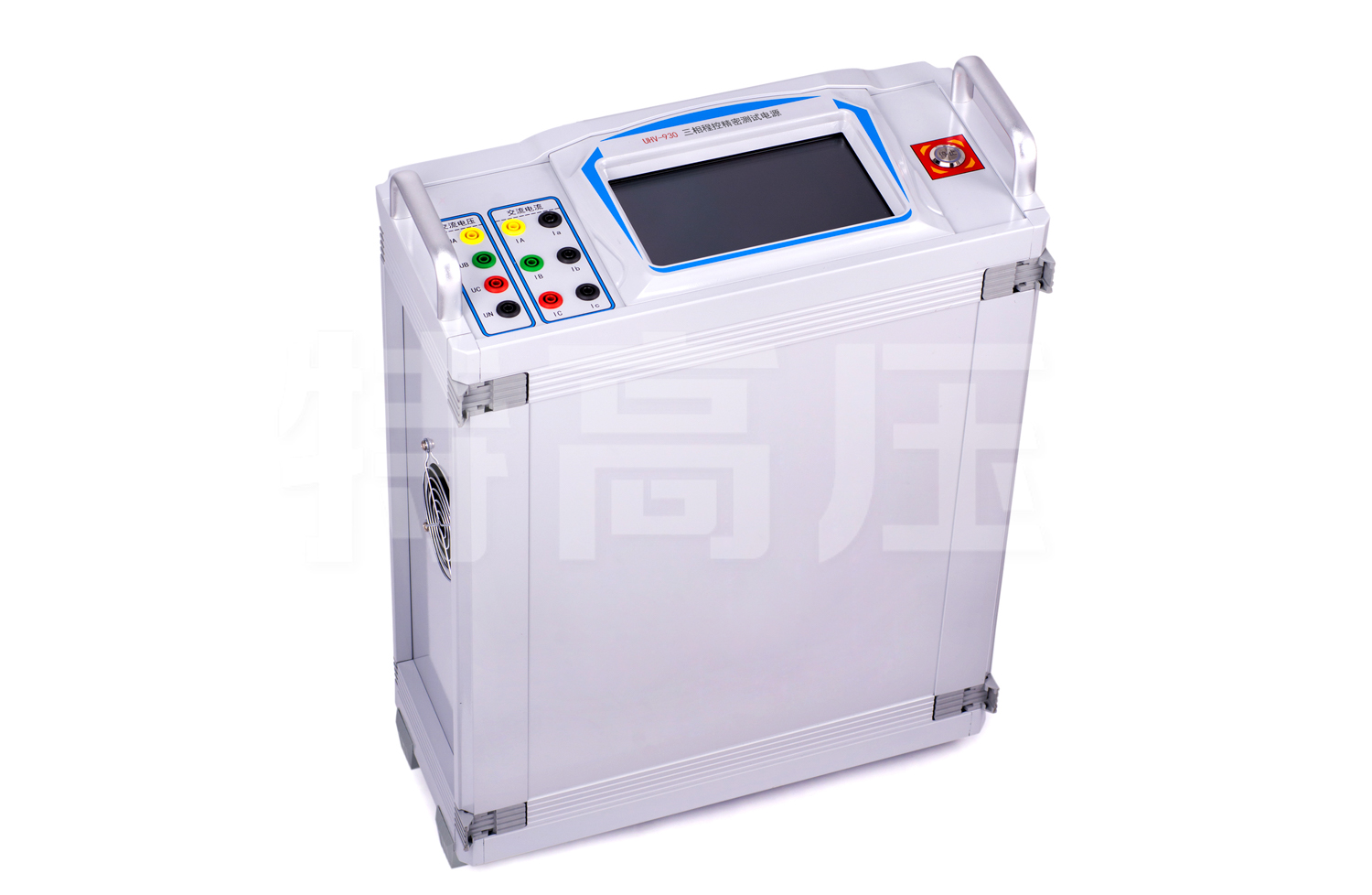

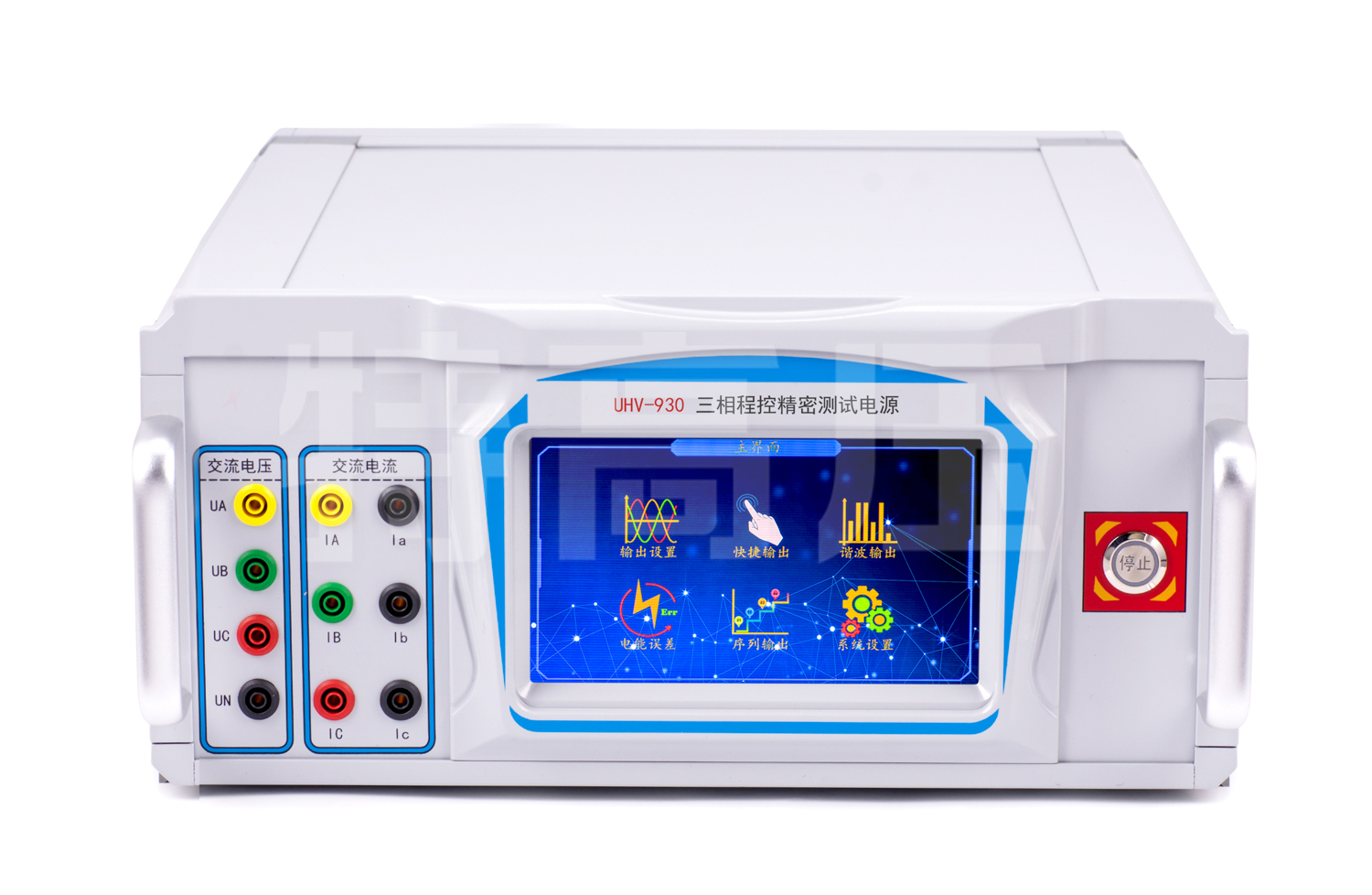

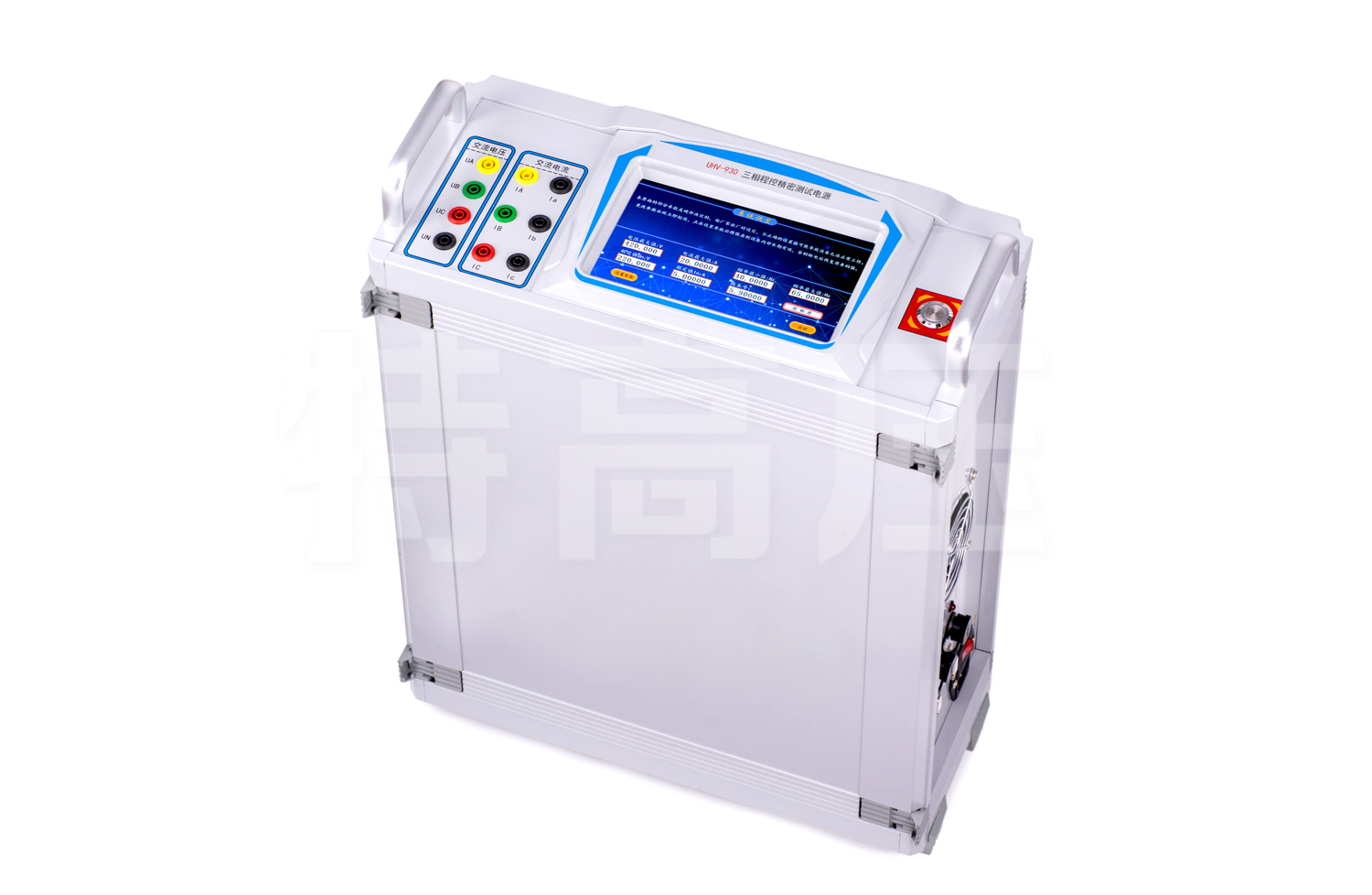

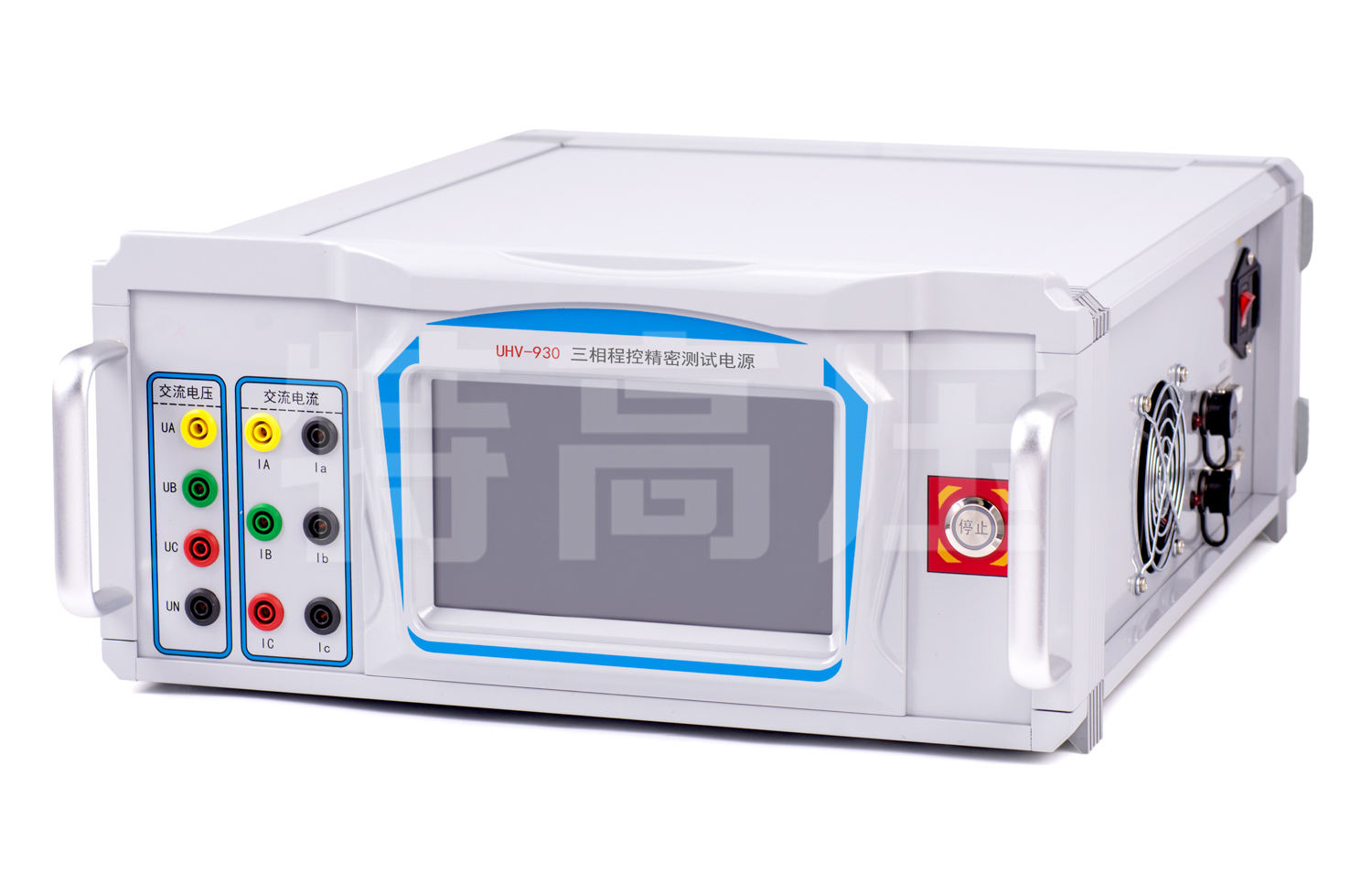

產品圖集
產品細節圖
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
