變電站等各種現場應用于對接地電阻及相關參數測試的高精度測試儀器
參考標準：DL/T 845.2-2004，GB/T 17949.1-2000
- 7寸大屏幕觸控式彩色顯示屏，超大全觸摸操作界面
- 儀器內部配備有日歷芯片和大容量存儲器，保存數據100組
- 抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
大地網接地電阻測試儀是變電站等各種現場應用于對接地電阻及相關參數測試的高精度測試儀器。該儀器具有功率大、功能全、攜帶方便、抗干擾性能強、準確度高等特點。儀器為一體化結構，內置變頻電源模塊，輸出電源連續變頻可調。頻率可變?yōu)?5.0Hz、50.0Hz、55.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、65.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，，內置高速處理器核心，采用高端數字濾波技術，有效避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。大量現場測試和用戶使用情況表明，在運行變電站的惡劣電磁環境下進行接地網測試時，大地網接地電阻測試儀的測量數據準確穩定、重復性好，是大、中型接地網特性參數測量的理想儀器。
產品別稱：地網接地電阻測試儀、大地網接地電阻測試儀、大型地網接地電阻測試儀
產品參數
主要技術參數
| 使用條件 | 溫度: -10℃∽40℃ 濕度: RH＜80% |
| 抗干擾原理 | 變頻法 |
| 電 源 | 電源：?jiǎn)蜗?20V、允許發電機 |
| 測量輸出電流 | 1A～5A可調 |
| 測量輸出電壓 | 自動輸出 0V～400V |
| 測試電源頻率 | 45、50、55、60、65HZ單頻 |
| 45/55、47.5/52.5HZ | |
| 55/65 57.5/62.5HZ自動雙頻 | |
| 額定輸出功率 | 2000VA |
| 分 辨 率 | 接地阻抗: 0.0001Ω |
| 阻 抗 角: 0.0001° | |
| 精 度 | 接地阻抗: ±(1%*讀數+0.002) |
| 阻抗角:±(1%*讀數+0.02°) | |
| 電阻測量范圍 | 0.0001Ω～5ＫΩ |
| 外型尺寸 | 370（L）×295（W）×358（H） |
| 存儲器大小 | 100 組 支持U盤數據存儲 |
| 重 量 | 主機22.5 Kg、 地樁4 Kg |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、超大液晶中文顯示儀器配備了7寸大屏幕觸控式彩色顯示屏，超大全觸摸操作界面，操作簡單，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介質損耗測量設備。 ?海量存儲數據
- 2、海量存儲數據儀器內部配備有日歷芯片和大容量存儲器，保存數據100組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
- 3、變頻技術、精準測量抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可以切換多種頻率，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。
- 4、高速處理器芯片精準快速，儀器內部采用專業的快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的提升了儀器本身的運算處理能力。
- 5、全過程智能測控儀器在內部高性能處理核心的強力支持下，對整個測量過程當中的電流輸出、電壓采集以及頻率變換等一系列復雜的運算步驟，快速自動的完成。儀器可以自動判斷電流回路的阻抗，并據此自動調節異頻電源的輸出電流值（最大輸出電流為選項設置的電流），無須人為干預，即可自動完成測試任務。儀器的測量?jī)?nèi)容包括地網的接地阻抗、純電阻分量和純感抗分量。
- 6、pc機數據處理 儀器所測量的數據可以通過U盤導出，然后在pc機上查閱和管理相關數據。
- 7、多個頻率選擇儀器測試時，可以根據不同的要求，選擇相應的頻率設置，進行測試。
產品視頻
產品圖集

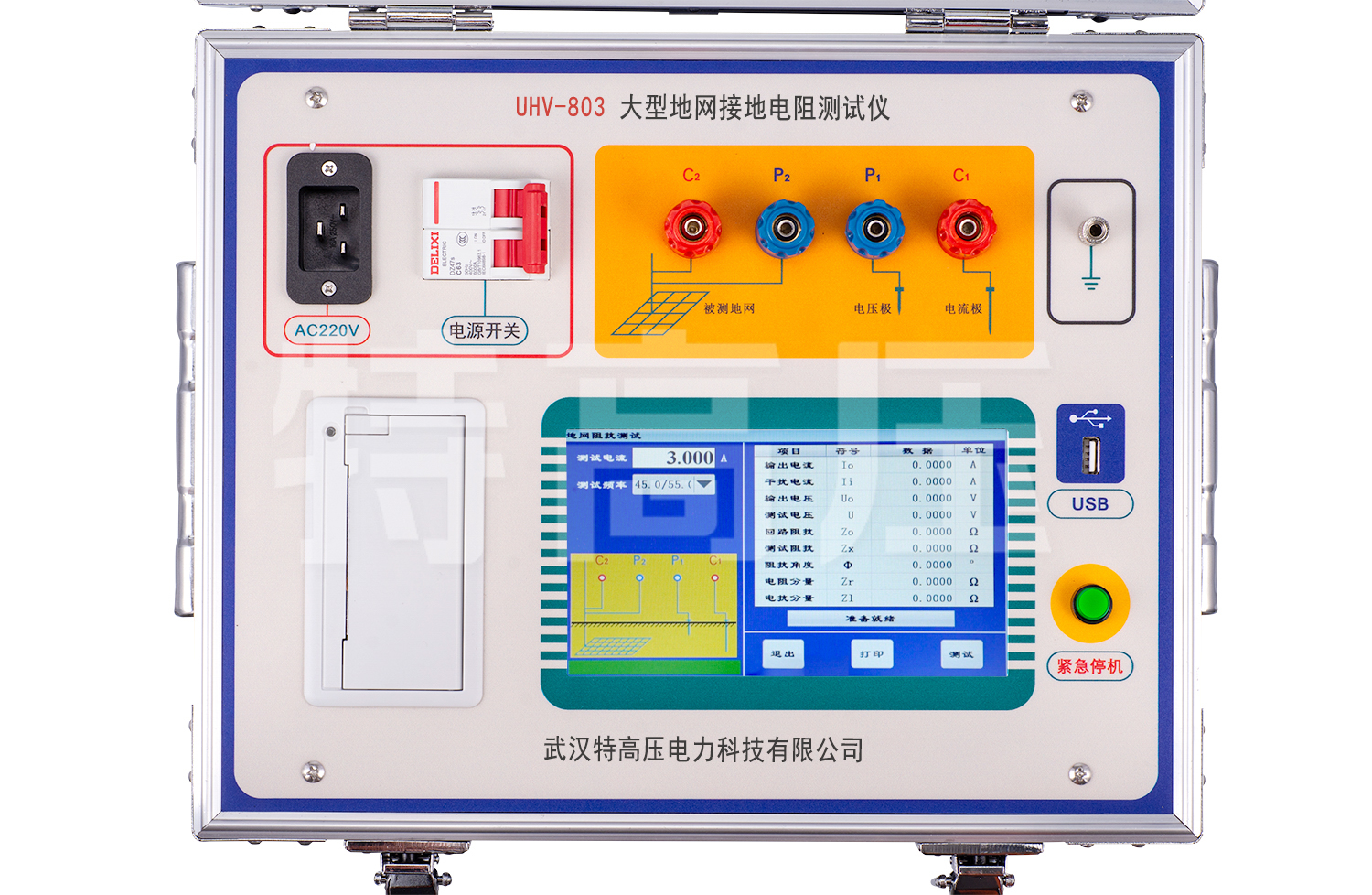

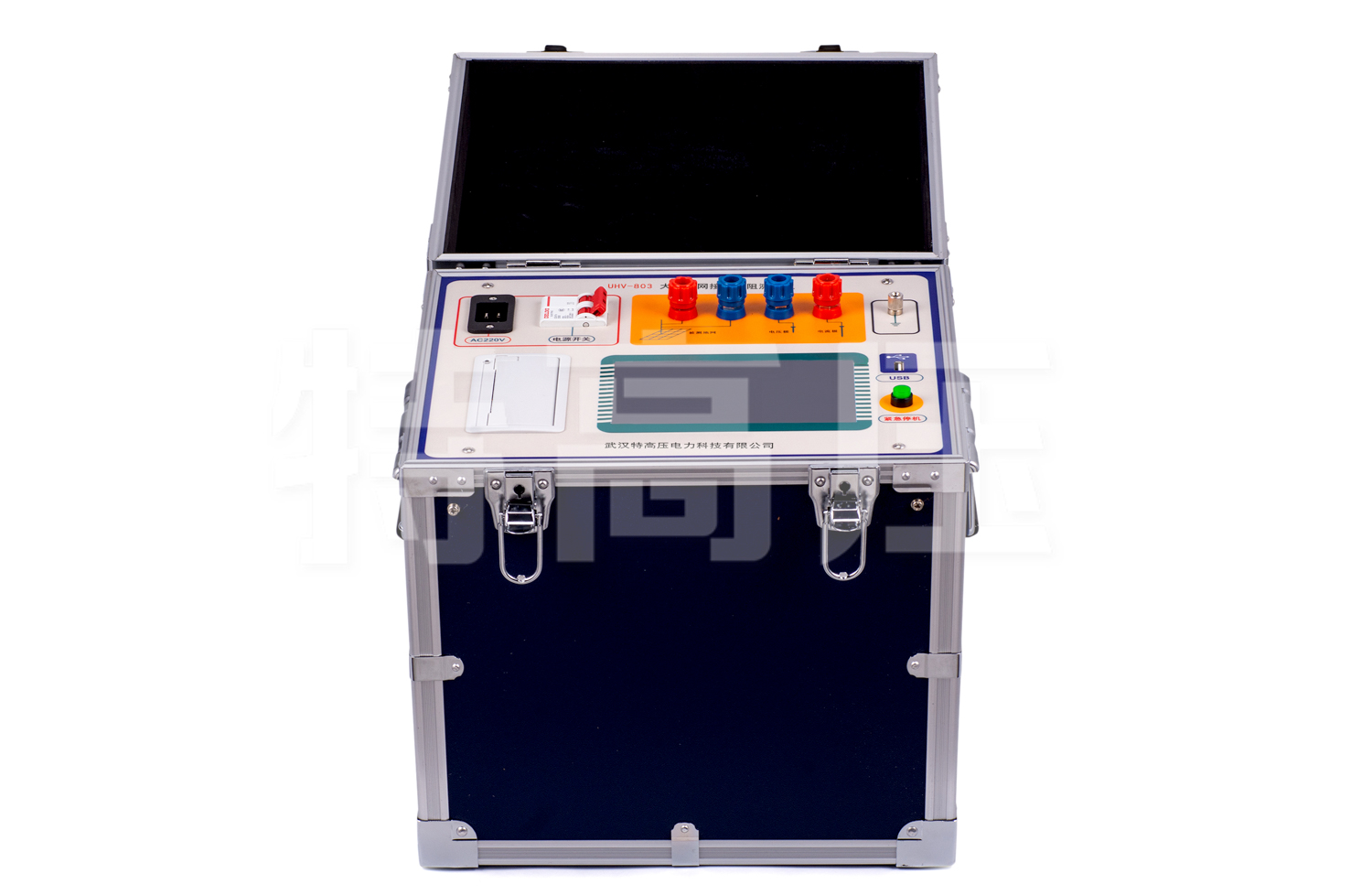

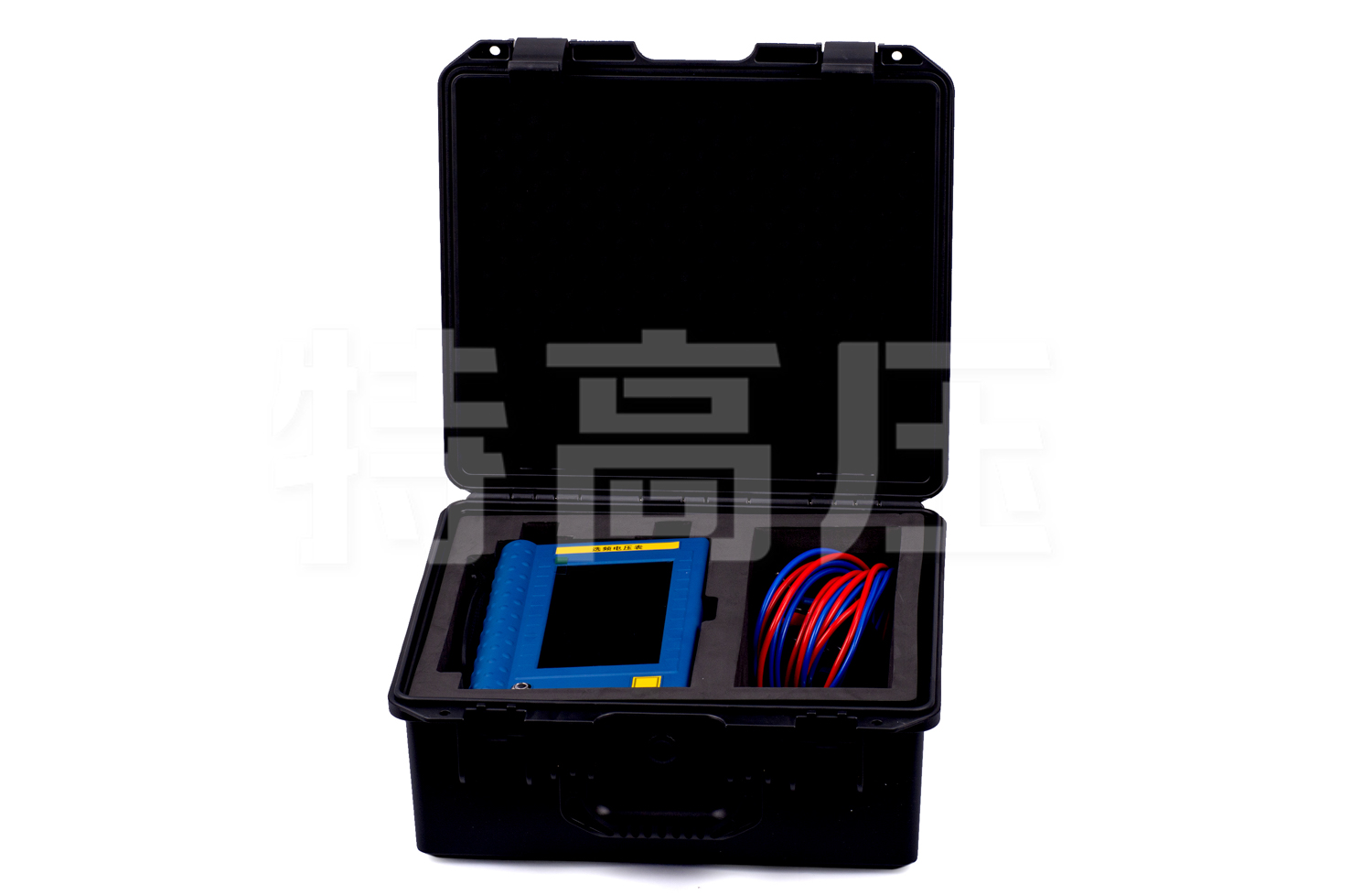

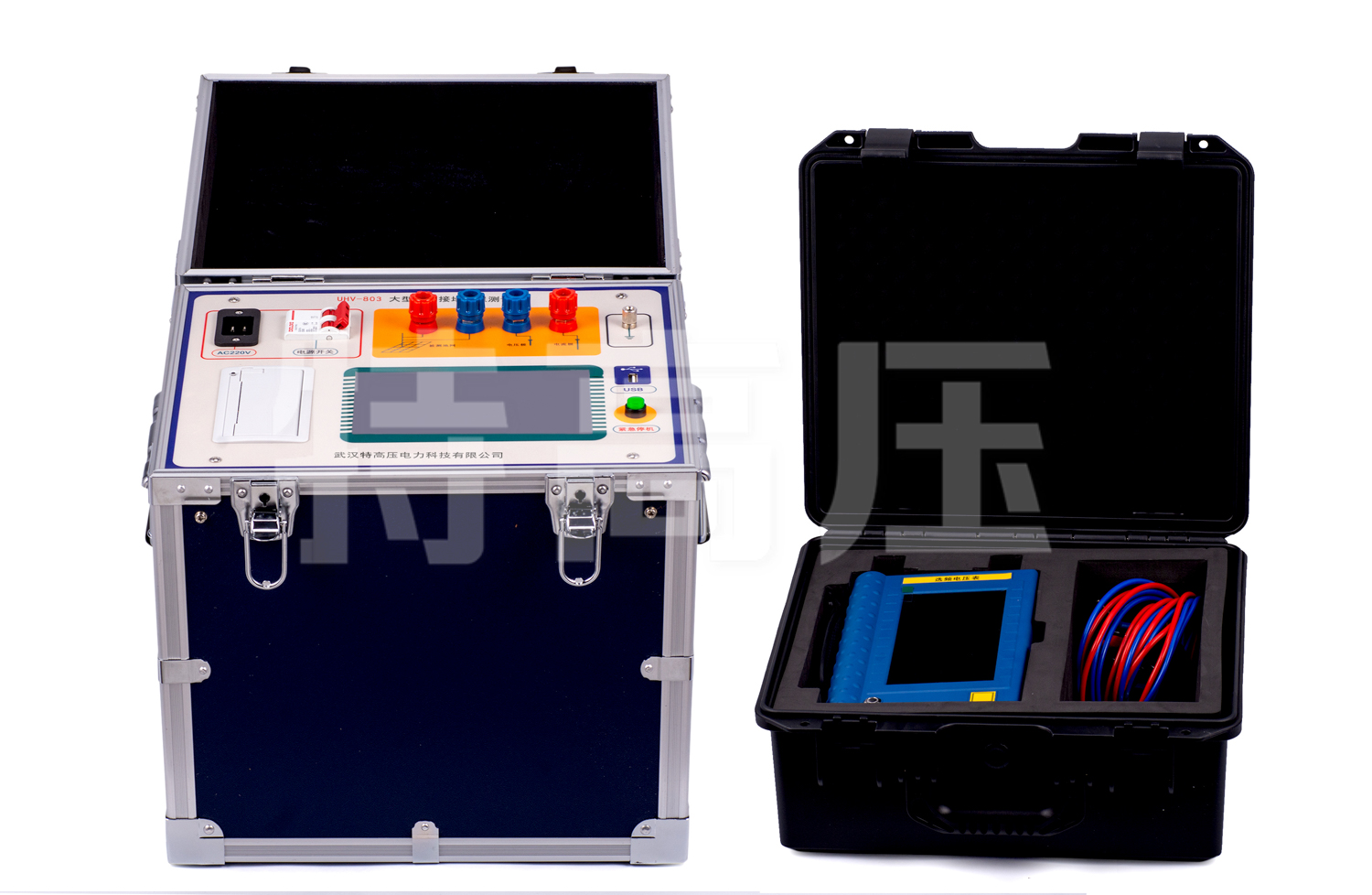

產品細節圖
